Chapter 3.2 IA-32 指令系统概述#

数据类型及其格式#

IA-32 指令系统中，操作数可以按存储方式分为：

立即数
寄存器操作数
存储器操作数

注：IA-32 指令系统中，操作数被看作 0/1 序列

AT&T 格式和 Intel 格式的汇编指令有不小的区别：

Intel格式 AT&T格式
MOV EAX, 0 movl $0, %eax
ADD EAX, EBX addl %ebx, %eax
INC ECX incl %ecx

两者目的操作数和源操作数的顺序不同！

Intel格式	AT&T格式
MOV EAX, 0	movl $0, %eax
ADD EAX, EBX	addl %ebx, %eax
INC ECX	incl %ecx

AT&T 指令长度后缀#

后缀	操作数	例子
b	8位	movb $0， %al,
w	16位	movw $0, buf
l	32位	movl $0, %eax

若指令中有一个操作数是寄存器，则操作数长度已确定，长度后缀可省略（不推荐）

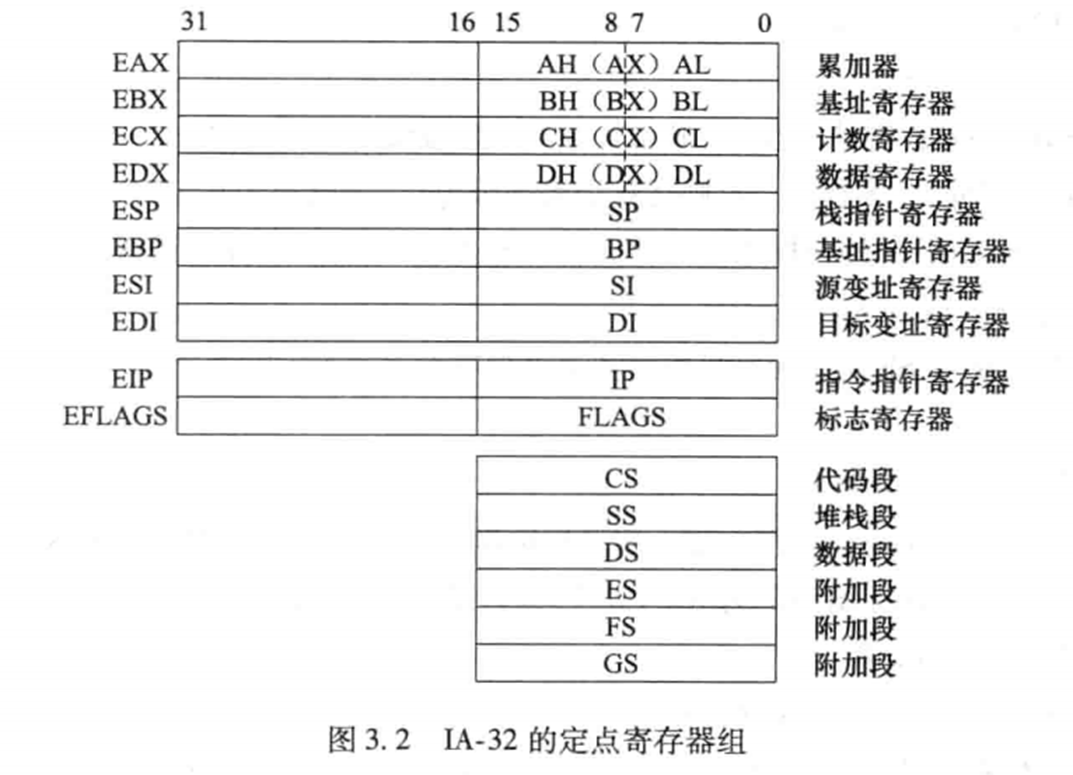

寄存器组织#

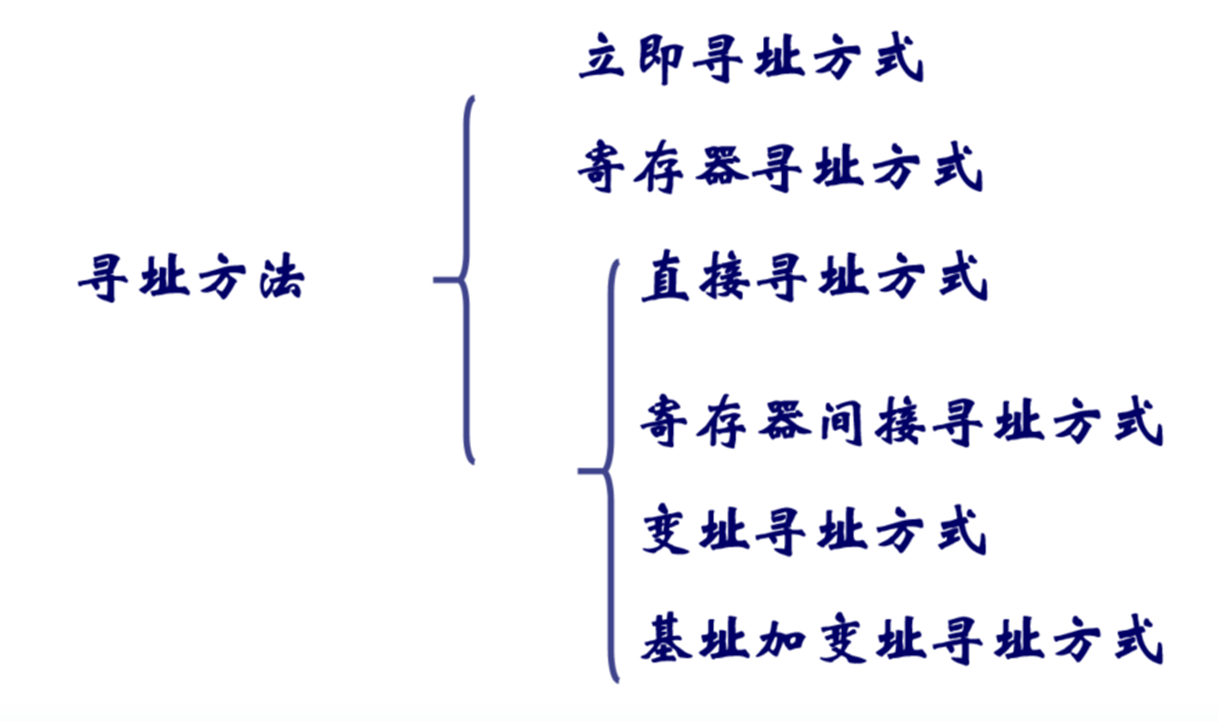

寻址方式#

主存储器

	主存	辅存
容量	小	大
存取速度	快	慢

基本单位是 bit

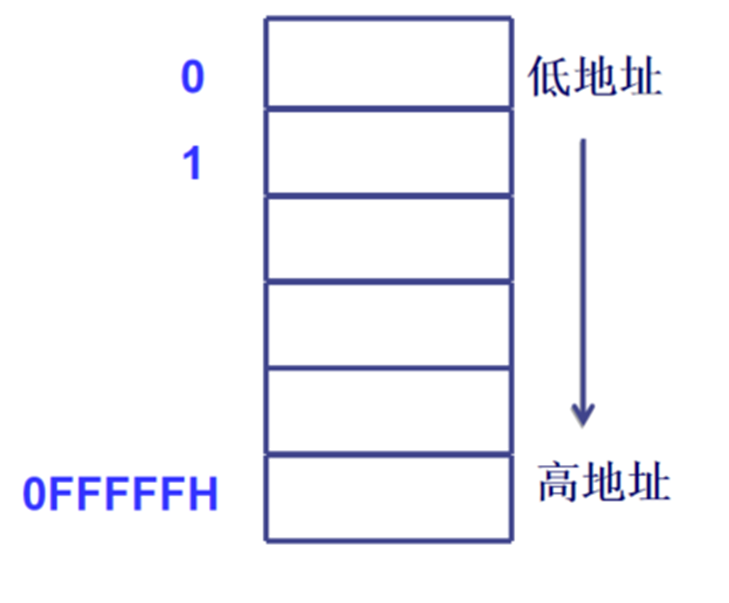

为了区别各个存贮单元，给每个单元编号，称为地址
- 字节单元的编号，也称为物理地址

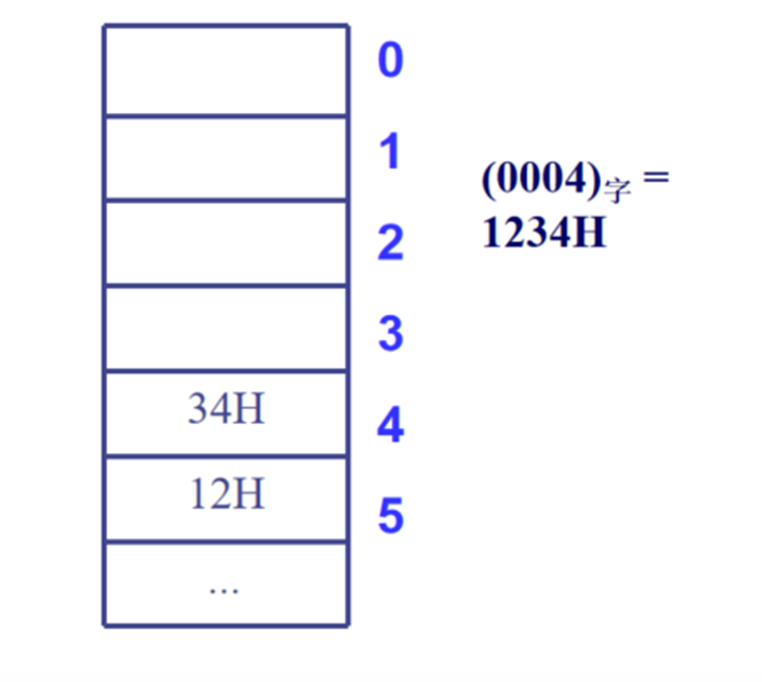

- 低字节放地位，高字节放高位

存储器物理地址的形成#

早期的 8086 微处理：

20 位地址总线，寻址范围： $2^{20} = 1M$
与地址相关的寄存器均为 16 位（SP, BP, SI, DI)，寻址范围： $2^{16} = 64K$

问题：如何通过 16 位寄存器访问 1 MB 的内存

解决：将 1 M 字节主存分段，每段最多 64 K 字节

用 CS, DS, SS, ES 保存当前可用段的段首地址

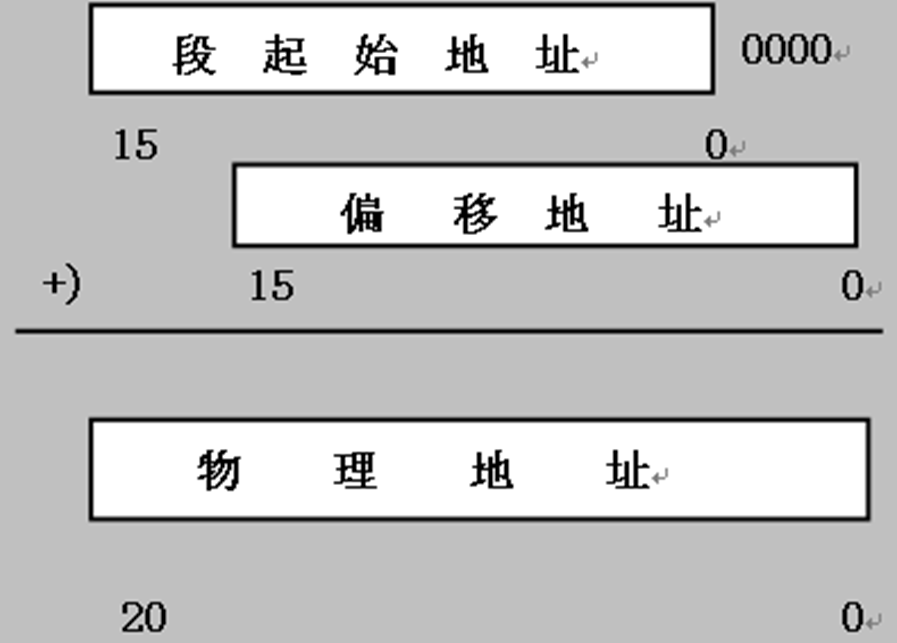

计算物理地址时，应将段寄存器内容左移 4 位，然后再与偏移地址相加，得到待访问单元的物理地址。

80x86 的寻址范围：

80x86 地址总线 32 位，寻址范围 4 G
80x86 通用寄存器 32 位，寻址范围也是 4 G

所以 80x86 的一个通用寄存器能够存放一个完整的 32 位地址

保护模式下的内存管理#

要为每个进程提供一个独立的4G大小的虚拟地址空间。逻辑地址空间（多个进程的地址空间总和）大于物理地址空间。采用分页机制来实现：

将物理地址映射到进程的逻辑地址空间上；
只有映射了物理内存的逻辑地址空间才能访问；
每次映射的物理内存不大，且用完后可释放，再重新映射到新的逻辑地址空间上，因此能够让多个进程同时运行；
分页由系统基于页目录和页表，自动完成

特权级与分段机制

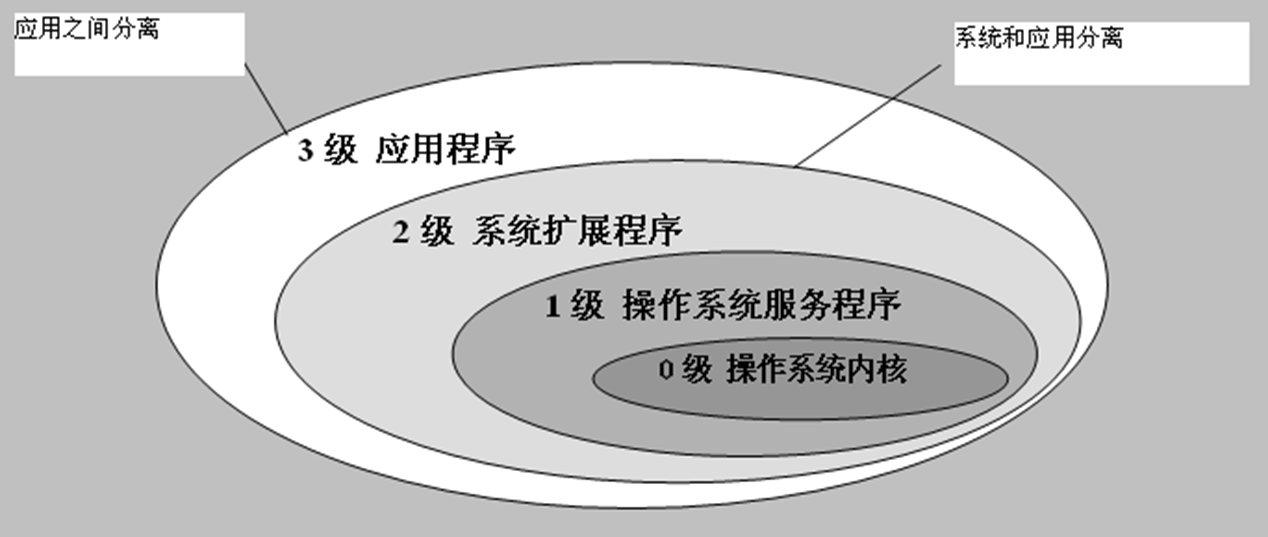

80x86有4个特权级：0,1,2,3（0级最高，3级最低），能够在虚拟内存的基础上实现进一步的内存保护机制

80x86通过分段机制来实现特权级的访问控制。

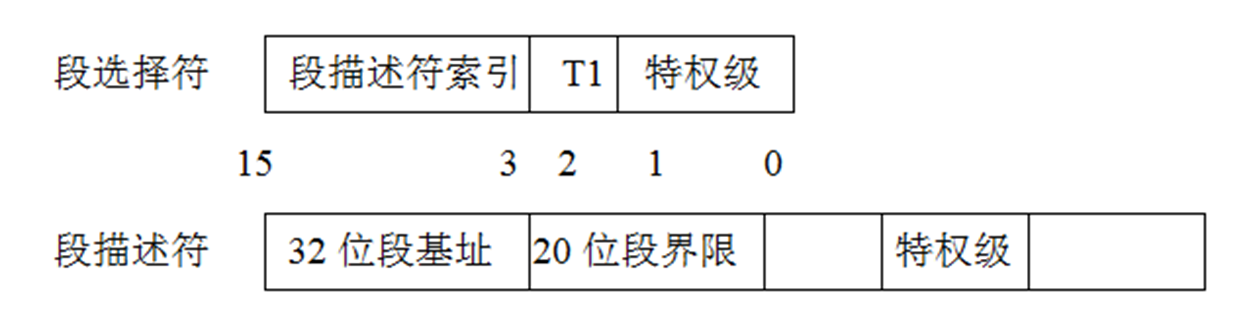

用“段选择符：EA”的形式表示逻辑地址，段选择符（16位）存放在段寄存器中，指向一个段描述符（64位）

用逻辑地址访问内存时，段选择符中的特权级需要高于段描述符中的特权级。

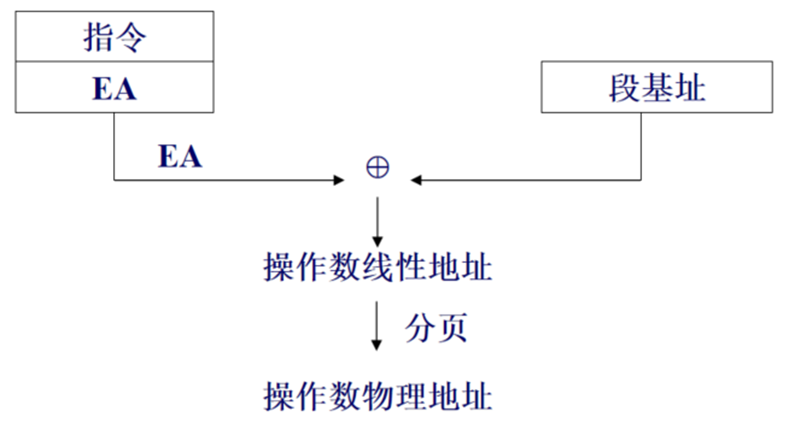

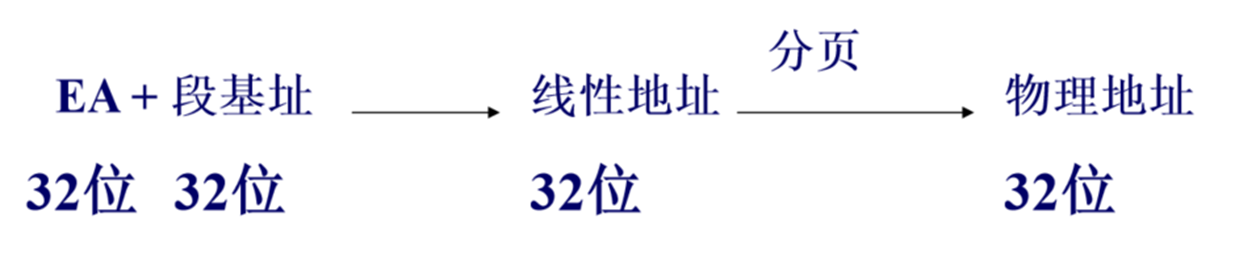

由逻辑地址生成物理地址的过程：

EA要小于“段界限 * 4K”。一般应用程序中，段基址为0，段界限为0FFFFFH。所以对线性地址的形成不产生影响。

具体寻址方式（重要）#

立即寻址

操作数直接存放在指令中，紧跟在操作码之后，它作为指令的一部分存放在代码段里，这种操作数称为立即数。

汇编格式：$value

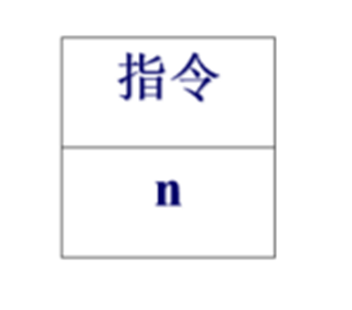

功能：指令的下一单元的内容为操作数 n，即：

例子 movl $0x3064, %eax

目的操作数采用寄存器寻址，为寄存器 eax

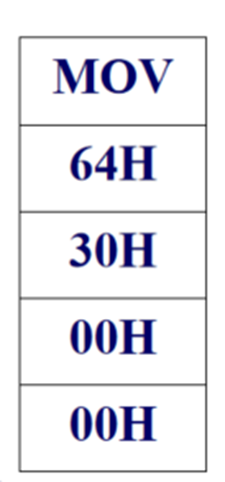

源操作数采用立即寻址，即：

注意事项：

立即数指令作为源操作数，不能作为目的操作数！
立即数不能作为单操作数指令的操作数
立即数只有大小，没有类型，未分配内存单元

寄存器寻址

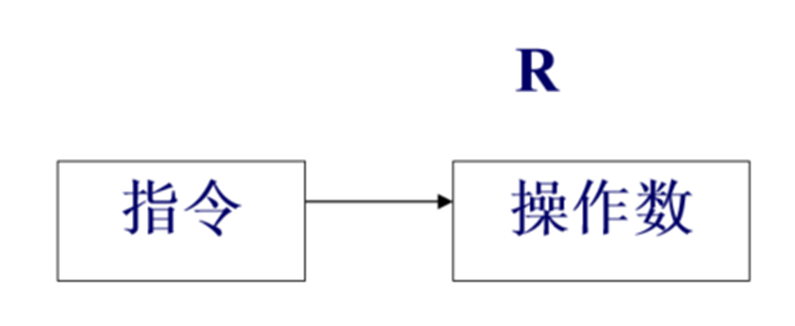

在这种寻址方式中，指令所指明的寄存器中存放操作数

汇编格式：%R

功能：寄存器R的内容就是操作数。

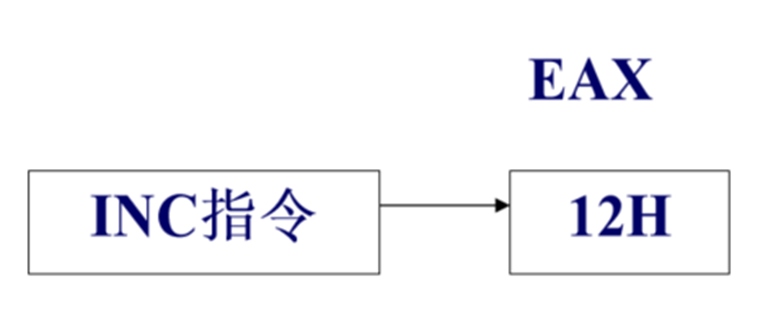

例子 1 incl %eax

操作数在 eax 中

执行前：EAX=12H

执行：EAX+1 → EAX。

执行后：EAX= 13H

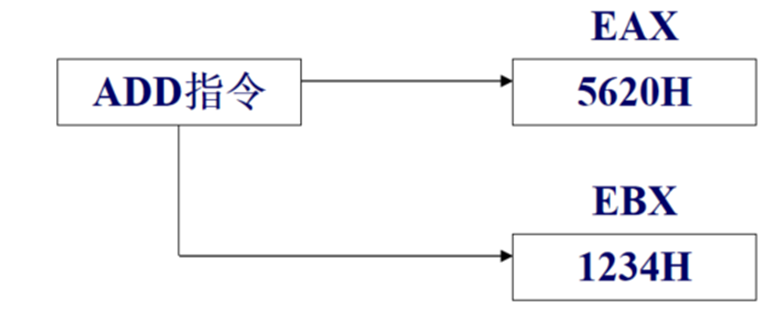

例子 2 add %ebx, %eax

EAX为目的操作数地址，EBX为源操作数地址。

执行前：EAX=1234H，EBX=5620H

执行： EAX+EBX→ EAX。

执行后：EAX=6854H，EBX=5620H

目的操作数、源操作数都是用寄存器寻址

注意事项：

用寄存器操作比较快！如果可能的话尽量多用
采用寄存器寻址方式，目的、源操作数类型必须一致。如：movw %bx, %ah; ERROR

直接寻址

直接寻址时，操作数的偏移地址就在指令操作码后面，而操作数则存放在内存中。

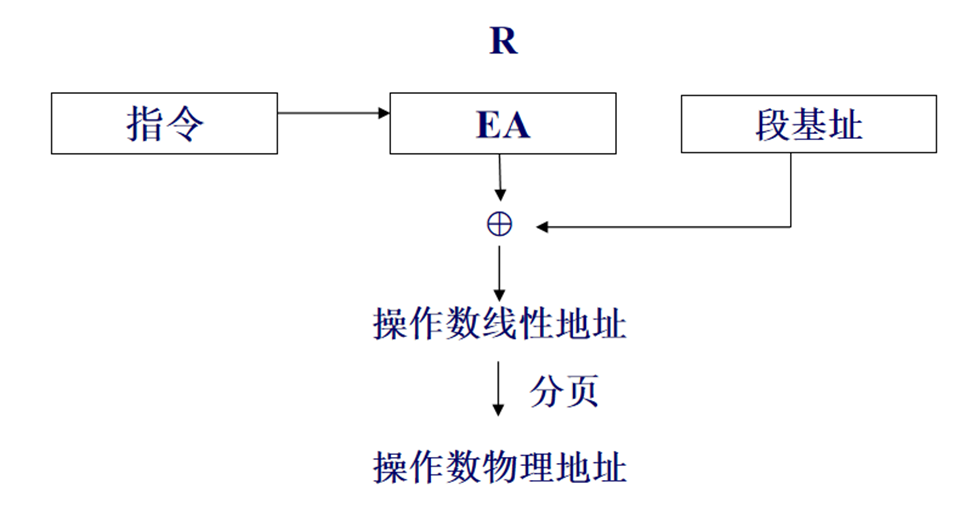

汇编格式：EA（有效地址）或地址表达式

功能：指令下一字单元的内容是操作数的偏移地址。

段基址为 0 时，EA 等于操作数的线性地址。

操作数的线性地址到物理地址的转换由系统自动完成，因此在实际应用中，只需要着重考虑操作数的偏移地址。

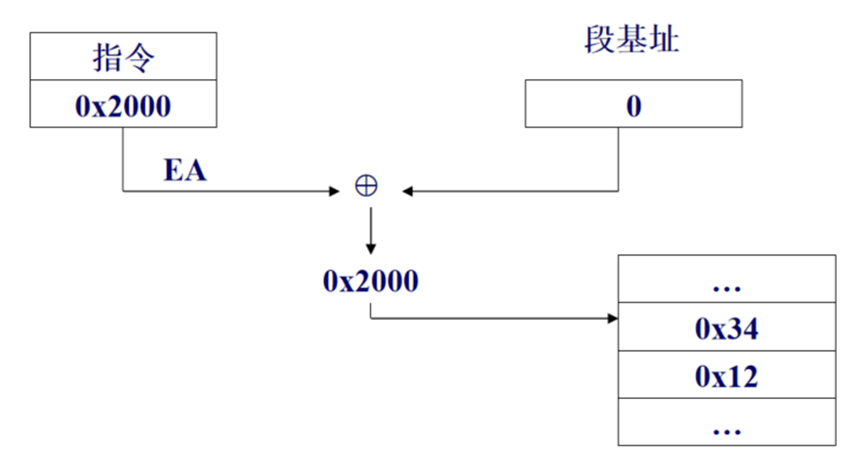

例子 3 movl 0x2000, %eax

执行前 (0x2000) = 1234H

执行时：(2000H) -> EAX

执行后：EAX = 0x1234

注意事项：

EA 格式表示的操作数没有类型
地址表达式格式中，若还有变量，则表示的操作数有类型。

movw  0x20, %ax	; 源操作数无类型
movw  %ax, buf		; 目的操作数为直接寻址，其中buf为已定义的字类型的变量。则目的操作数有类型

asm

寄存器间接寻址

操作数的偏移地址在寄存器中，而操作数则在存贮器中。

格式：(%R)

功能：R 的内容为操作数的偏移地址 EA

R可以是EAX、EBX、ECX、EDX、ESI、EDI、EBP、ESP之一。EBP和ESP默认所指的段为堆栈段。

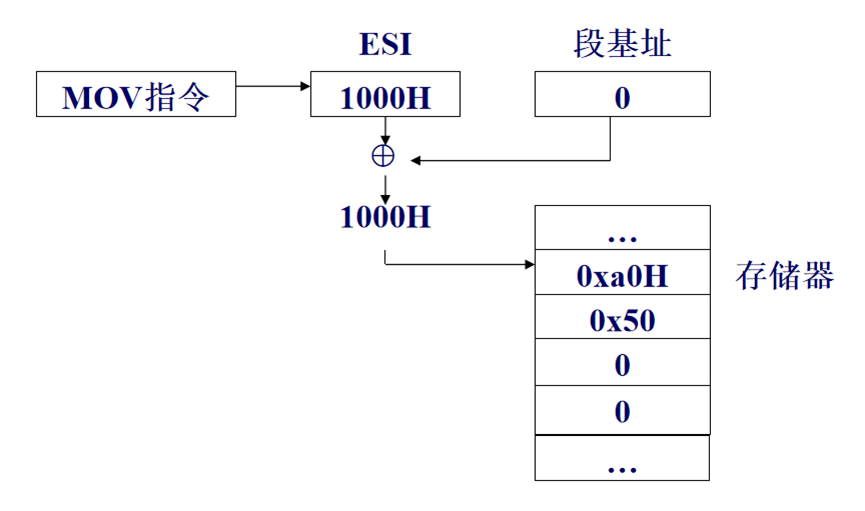

例子 4 mov (%esi), %eax

假定执行前：EAX = 5, ESI = 1000H, (1000H) = 50A0H

执行：(1000H) -> EAX

执行后：EAX = 50A0H，其余不变

注意事项：

当 R 是 ebp esp 则操作对象在堆栈段中，当 R 为其他寄存器，说明对象在数据段中。
此种寻址无类型

变址寻址

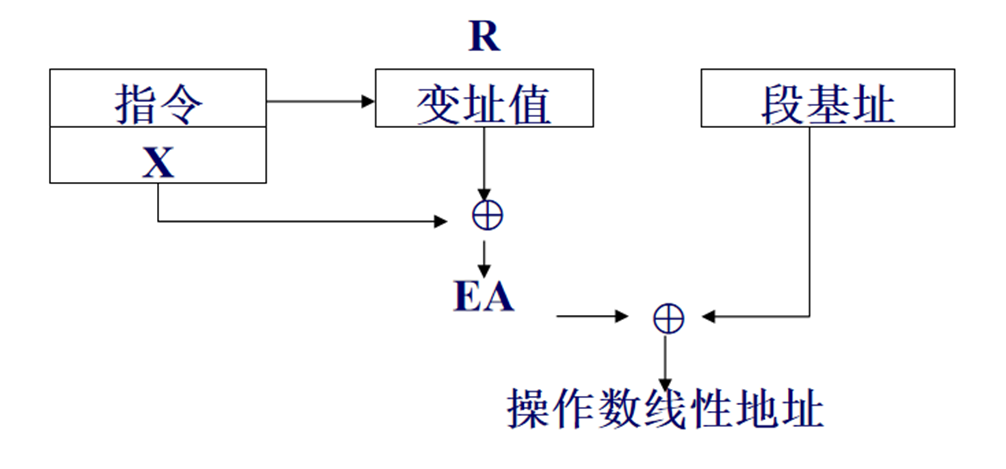

操作数的偏移地址 EA 是指令中指明的寄存器的内容与指令中给出的位移量之和。操作数在存贮器中。

汇编格式：X(%R) 或 X(, %R, S)

功能：R 的内容与 X 相加，和为操作数的偏移地址 EA

寄存器的选择同寄存器间接寻址一样，可以用EAX、EBX、ECX、EDX、ESI、EDI、EBP、ESP之一。EBP和ESP所指的段默认为堆栈段。

例子 5 movl count(%esi), %eax

假定执行前：ESI=2000H，COUNT=3000H，EAX=0，（5000H）=1234H

执行：(0x5000) -> EAX

执行后：EAX = 0x1234, 其余不变

采用变址寻址可以方便地访问数组中的任一元素，使得编程更加方便。

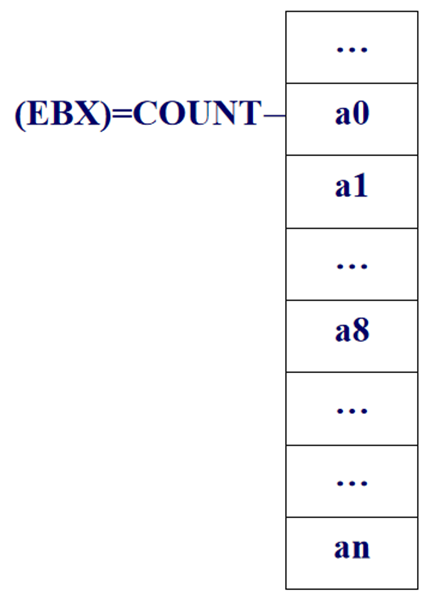

例子 6 一维数组 a，其存放如图所示

访问其元素的源码如下：

.section   .data
count	.byte  a0, a1,…, an
.section   .text
...
mov   offset count,  %ebx
; 若要将a8放到ah中，可用：
movb   8(%ebx),  %ah
; 若要将第 i 个元素放到AH中，可用：
movb   i(%ebx),  %ah
...

asm

注意事项：

段属性问题

X为常数或数值表达式时，操作对象的段由R决定

X为变量或标号时，操作数对象所在的段就是变量或标号所在的段
类型

当X为常量时，此种寻址无类型；

当X为含有变量或者标号的表达式时，则有类型。

如： movw buf(%ebx), %cx

若 BUF 是已定义的字类型变量， buf(%ebx) 类型为字类型。

若 BUF 定义为字节类型，则 buf(%ebx) 与 %cx 类型不一致。

基址加变址寻址

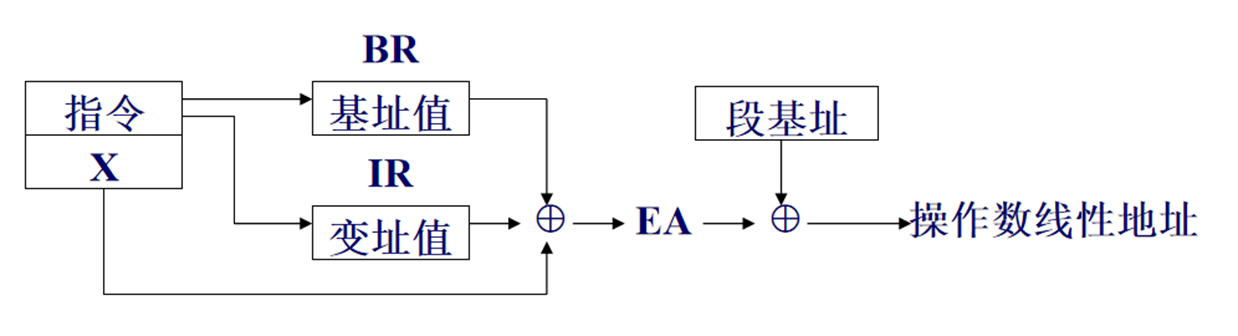

操作数的偏移地址 EA 是指令中指定的基址寄存器内容、变址寄存器内容及位移量 X 三者之和。操作数存放在主存之中。

格式：X(%BR, %IR, S)

功能：BR 的内容加上 IR * S，再加上 X，得到操作数的偏移地址。也就是：EA = BR + IR * S + X

其中：BR 表示基址寄存器，IR 表示变址寄存器。BR 和 IR 可以是 EAX、EBX、ECX、EDX、ESI、EDI、EBP、ESP 之一。

若 BR 为空，则简化为变址寻址。

基址寄存器决定操作数所在的段。如果选用 EBP 或 ESP，则操作数在堆栈段中；否则操作数在数据段中。

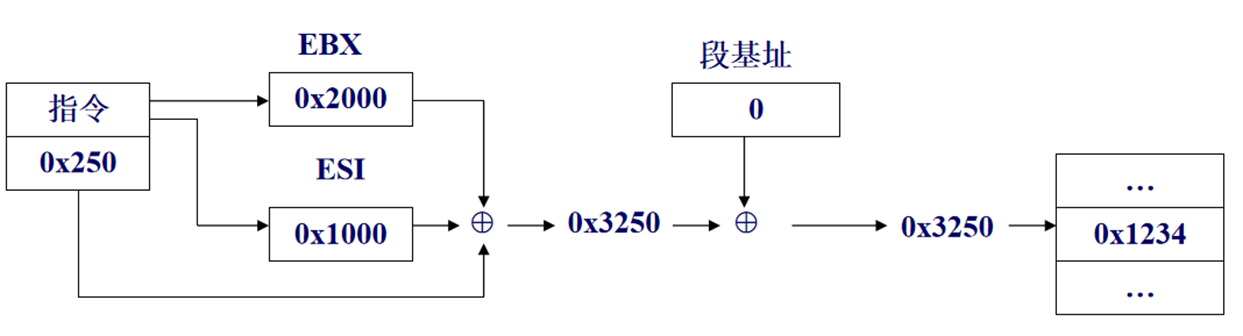

例子 7 movw mask(%ebx, %esi, ), %ax mask 为一个符号常量

源操作数采用基址加变址寻址，EA = EBX + ESI + mask

执行前：EBX = 0x2000, ESI = 0x1000, MASK = 0x250, (0x3250) = 0x1234

执行：(3250H) -> AX

执行后：AX = 0x1234, 其它不变

注意事项：

段的默认情况：当 X 为常数时，BR 为 BP 默认段为 SS ,其它默认段为 DS。操作数无类型。

当 X 为变量或标号表达式时，操作对象所在的段就是变量或标号所在的段。操作数有类型，且与变量或标号类型相同。

~~带有比例因子的寻址方式~~

X(%BR, %IR, S)

(1) 只在变址寄存器 IR 上可以加比例因子 S

(2) 比例因子 S 可以为 1，2，4，8

CPU提供的指令和寻址方式，需要能够将高级语言翻译成高效的机器代码。

例子 movw buf(%ebx, %esi, 2), %ax

则 EA = EBX + 2 * ESI + BUF 的偏移地址

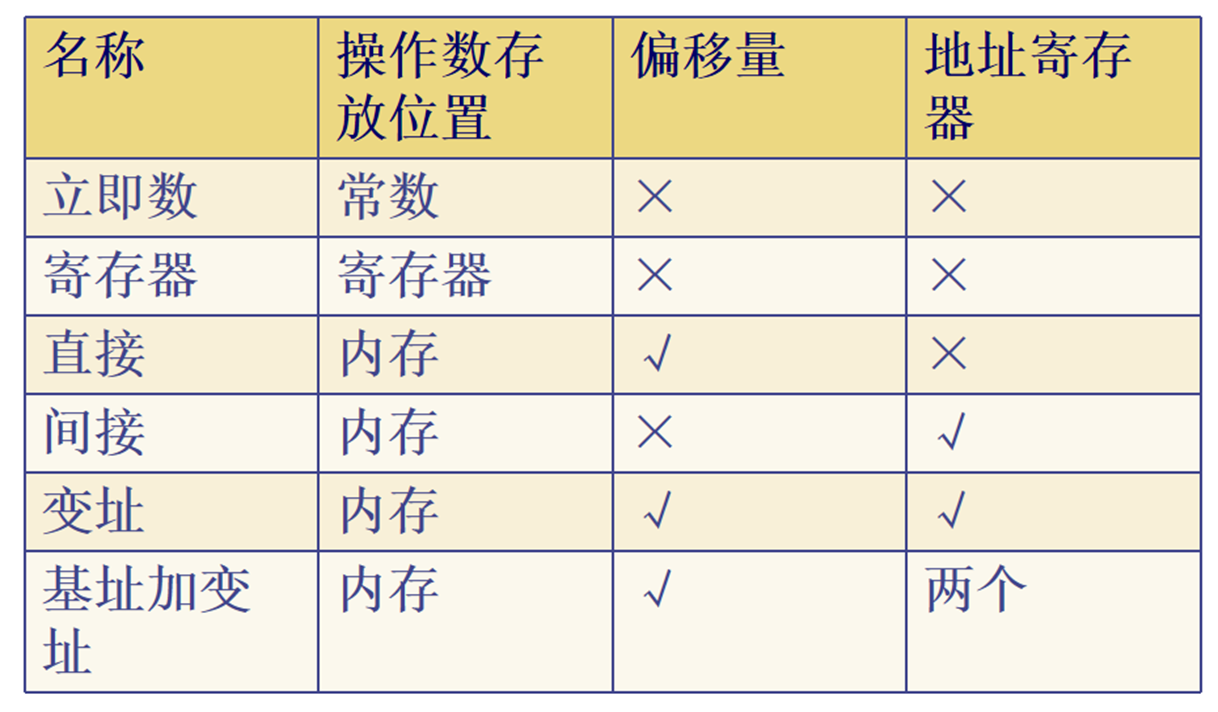

寻址方式的有关问题

某些指令的执行要涉及到缺省的操作数，其寻址方式也是隐含的。

例： cbw

隐含源和目的操作数。源操作数为 AL ,寄存器寻址；目的操作数为 AX ,寄存器寻址。

双操作数指令中，源和目的操作数不能同为存储器寻址方式

movb (%esi), (%edi) ; ERROR
addl 10(%ebx, %edi, 4), count ;ERROR

asm

寻址方式举例

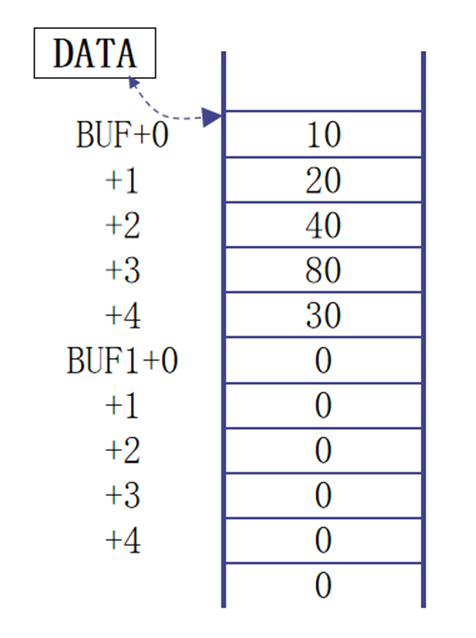

例：已知数据段定义和存储示意图如下：

.section  .data
buf:	.byte  10, 20, 40, 80, 30
buf1:	.byte  0, 0, 0, 0, 0

asm

(1) 分别利用直接寻址，寄存器间接寻址，变址寻址和基址加变址寻址，将该段中 BUF+3 单元中的内容送到 AL 中。

a) 直接寻址
mov  buf(3), %al
b) 寄存器间接寻址
lea  buf(3),  %ebx ;将	BUF+3相对于段首地	址的偏移地址EA=3	送入BX中
mov  (%ebx), %al
c) 寄存器变址寻址
leal  buf, %ebx
movb  3(%ebx), %al
d) 基址加变址寻址
leal  buf, %ebx
movl  $3, %esi
movb  (%ebx, %esi, ),  %al

asm

(2) 利用寄存器间接寻址，变址寻址和基址加变址寻址，将 BUF 为首址的连续字节单元的内容分别送到以 BUF1 为首址的连续字节单元中。

a) 寄存器间接寻址
…
leal  buf, %esi
leal  buf1,  %edi
movl  $5,  %ecx
l1:
movb  (%esi), %al
movb  %al, (%edi)
inc  %esi
inc  %edi
dec  %ecx
jnz  l1
…
b) 变址寻址
…
movl  $0,  %esi
movl  $5,  %ecx
l1:
movb  buf(%esi), %al
movb  %al,  buf1(%esi)
inc  %esi
dec  %ecx
jnz  l1
…
c) 基址加变址寻址
…
leal  buf,  %ebx
leal  buf1, %ebp
movl  $0,  %esi
movl  $5,  %ecx
l1:
movb  (%ebx, %esi, 1), %al
movb  %al,  (%ebp, %esi, 1)
inc  %esi
dec  %ecx
jnz  l1
…

asm

说明：

存储器间接寻址，变址寻址和及指甲变址寻址都能用来传送一片连续存储区的内容。
上述 3 种方式中，b 的可读性最好

常量和变量的定义#

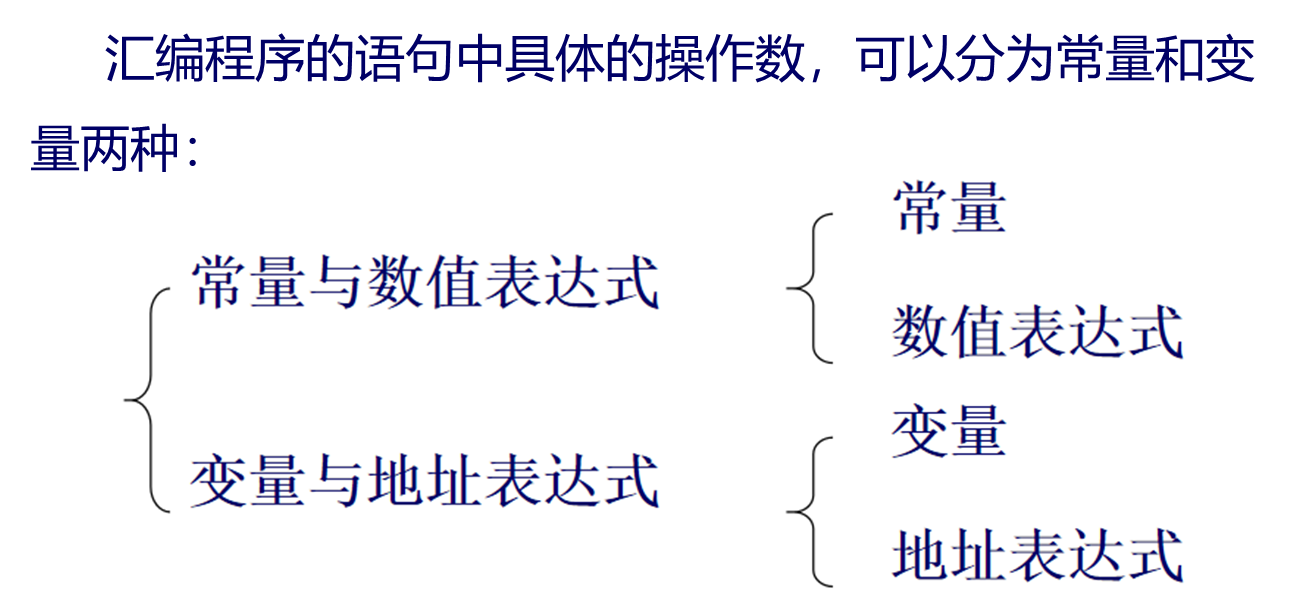

汇编程序的语句中具体的操作数，可以分为常量和变量两种：

表达式：由常数、寄存器、标号、变量加上运算符构成的式子

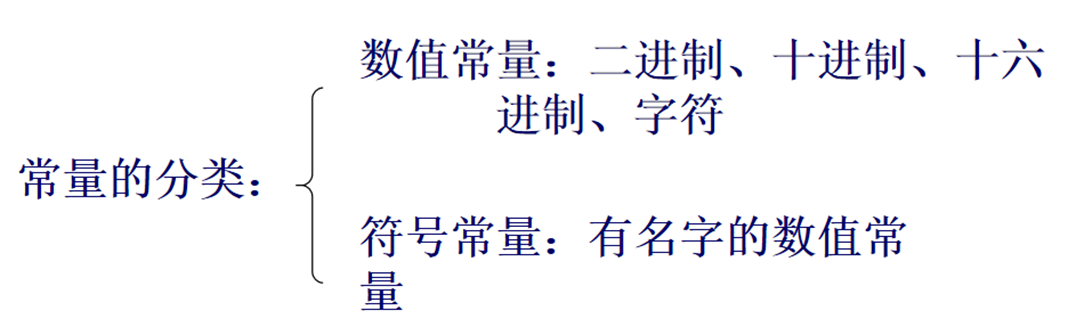

常量：汇编时已有确定数值的量。

用途：赋值、作立即数、位移量。

表达式：由常数、寄存器、标号、变量加上运算符构成的式子

等价伪指令 .equ
等号伪指令 =

使用：定义后直接引用符号名。

# 太抽象了，举一个实际例子，这里先举.equ 的

# Before
MOV AH, 2       ; 功能号2
MOV DL, 65      ; 字符'A'
INT 21h         ; 调用DOS中断
# After
; --- 在程序开头定义常量 ---
DOS_PRINT_CHAR .equ 2       ; 定义“打印字符”功能的编号
CHAR_A         .equ 65      ; 定义'A'的ASCII码
DOS_INTERRUPT  .equ 21h     ; 定义DOS中断号

; --- 在代码中使用 ---
MOV AH, DOS_PRINT_CHAR      ; 功能：打印字符
MOV DL, CHAR_A              ; 内容：'A'
INT DOS_INTERRUPT           ; 执行

# 再来一个 = 的

; --- 在程序开头定义一个“开关” ---
; 0 = 发行版, 1 = 调试版
DEBUG_MODE = 1

; --- 根据开关的值，来设置真正的常量 ---
IF DEBUG_MODE == 1
    TIMEOUT_VALUE = 5       ; 调试版：超时设为 5
ELSE
    TIMEOUT_VALUE = 60      ; 发行版：超时设为 60
ENDIF

; --- 在你的代码中 ---
; 假设有一个等待超时的函数
CALL WaitForInput
CMP AX, TIMEOUT_VALUE     ; 检查是否超时
JE  DidTimeout

asm

数值表达式

常量与运算符组成的式子。数值表达式在汇编期间进行运算，结果为常量。
- 算术运算

  + - * / MOD SHR SHL
- 逻辑运算

  AND OR XOR NOT
- 关系运算

  EQ NE LT GT LE GE

  关系不成立结果为 0, 成立为 -1 (0FFFFH)
变量

数据段或附加数据段中一个数据存贮单元的名字, 是这个存储单元的地址的符号表示。可代表一批存储单元的首址。

~~变量的属性~~

段属性：定义变量所在段
偏移地址：该变量所占存储单元到所在段的段首址的字节距离
类型：类型是指存取该变量中的数据所需要的字节数, 变量的类型由定义该变量时所使用的伪指令确定

~~变量的定义~~

格式：[变量名:] 变量定义伪指令表达式[，…]
变量定义伪指令：

伪指令	数据类型
.ascii	文本字符串
.asciiz/.string	以0结尾的文本字符串
.byte	8位字节变量
.word/.short/.hword	16位字变量
.long/.int	32位双字变量
.quad	64位四字变量
.octa	128位八字变量
.float/.single	32位单精度浮点数
.double	64位双精度浮点数

表达式：

a 数值表达式

b ASCII 字符串

c 地址表达式

上述 a ~ c 组成的系列，各表达式之间用逗号隔开

示例

在上例中分别执行语句后AL的结果。

movb  buf, %al	; %al = 0x01
movw  buf + 2, %ax	; %ax = 0x3103

asm

指令 mov buf, %edx 是否正确？正确，执行 movl buf, %edx

注意：

伪指令 EQU 及 “=” 不分配存贮单元

使用直接寻址方式时，变量的类型必须与指令的要求相符

地址表达式

由变量、标号、常量、寄存器（名加括号）及一些运算符（数值表达式的运算符和特殊运算符）所组成的有意义的的式子。

地址表达式也具有段、EA、类型等三个属性。

简单的地址表达式：直接寻址、间接寻址、变址、基址加变址等。

取偏移地址

$地址表达式

功能：分离出变量、标号的偏移地址

例子 movl $buf, %esi

将变量buf的偏移地址，传送到esi中

$buf是一个常量

当前即将分配的地址

功能：表示汇编程序当前即将分配的地址

格式：.

例子

.section  .data
buf:  .ascii  “12345”
con	= . - buf

asm

“.“表示当前即将分配的地址，“. - buf”表示当前地址减去buf的偏移地址，结果即为变量 buf 的字节长度

“. - buf” 在汇编时计算，结果为一个常数值

填充伪指令

格式：.fill repeat, size, value

功能：使用初始值，重复 repeat 次填充 size 个字节

例子 .fill 10, 2, 0x5656

分配 20 个字节，用 word 值 0x5656, 填充 10 次
