Chap 3.3 IA-32 常用指令类型及其操作#

AT&T 格式汇编指令的简单形式和后缀形式

简单形式	后缀形式	说明
mov(lea、add、inc、sub、dec等类似)	movb movw movl	有寄存器时，使用简单形式。无寄存器时，使用后缀形式。（若无寄存器时使用简单形式，会添加默认后缀l）
movsx	movsbw movsbl movswl	使用后缀形式
movzx	movzbw movzbl movzwl	使用后缀形式

传送指令#

功能：将数据、地址、立即数送入寄存器或存贮器
这类指令有：MOV、XCHG、LEA 等

传送指令#

格式：MOV OPS, OPD
功能：(OPS) -> OPD
注意：不能是单元←→单元，即不能交换两个内存单元的地址
指令的具体形式可以为：movb、movw、movl 等

mov	%eax, %ebx	; Right
mov $1, %eax	; Right
mov $1, 0xaaaabbbb	; Right
mov 0xaaaabbbb, 0xccccdddd	; Wrong!

asm

数据交换指令#

格式：XCHG OPS, OPD
功能：(OPD) -> OPS, (OPS) -> OPD

xchg %eax, %ebx
# 若执行前：EAX = 0x5678， EBX = 0x1234
# 执行后：EAX = 0x1234，EBX = 0x5678H

asm

注意：

寄存器←→寄存器，寄存器←→存贮器。有一个必须为寄存器。

扩展传送指令#

符号拓展 传送指令
- 格式：MOVSX OPS, OPD
- 功能：江源操作数的符号向前扩展成与目的操作数相同的数据类型后，再送入目的地址对应的单元中。
- 说明：
  - 可以指明操作数类型，具体指令可以是 movsbw movsbl movswl 等
  - 其实一共就四种类型 b w l q，大小从小到大
  - OPS 不能为立即数
  - OPD 必须是寄存器
  - 源操作数的位数必须小于目的操作数的位数
无符号拓展 传送指令
- 格式： MOVZX OPS, OPD
- 功能：将源操作数的高位补 0 ，扩成与目的操作数相同的数据类型后，再送入目的操作数对应的单元中。
- 说明注意点同上

mov	$0xe3, %bl
movsx	%bl, %ebx
# (EBX) = ?			0xFFFFFFE3
mov	$0xe3, %bl
movzx	%bl, %ebx
# (EBX) = ?			0x000000E3

asm

byte0:	.byte 0xa8
mov	byte0, %bl
movsx	%bl, %ecx	# ERROR
movsx	byte0, %bl	# ERROR

asm

地址传送指令#

格式：LEA OPS, OPD
功能：OPS 的偏移地址 -> OPD

leal	buf, %eax	# 1
movl	$buf, %eax	# 2
# 以上两者等价

asm

注意：OPD 必须为寄存器

算术运算指令#

算术指令：加、减、乘、除及符号扩展指令
共同特点：对SF OF ZF CF AF 有影响
运算原则：有符号数在机内均用补码表示，不单独处理符号

加法指令#

ADD OPS, OPD
- 功能：(OPS) + (OPD) -> OPD
INC OPD
- 功能：(OPD) + 1 -> OPD
- 注意：OPD 不能是立即数

ADD	%eax, %ebx	# (%ebx) = (%eax) + (%ebx)
INC	%ecx	# (%ecx)++

asm

减法指令#

SUB OPS, OPD

(OPD) - (OPS) -> OPD
DEC OPD

(OPD) - 1 -> OPD
NEG OPD

(OPD)_反 + 1 -> OPD // 求补
CMP OPD, OPS

(OPD) - (OPS) // 不回送结果，只影响标志
注意：如果是进行加、减运算，对有符号数，当 OF=0 时，计算结果正确；对无符号数，当 CF=0 时，结果正确。

# 例：求 (AX) 的绝对值。
	cmp	$0, %ax
	jge	exit	; AX >= 0 时，跳到 exit
	neg %ax
	...
	exit:
	...

asm

乘法指令#

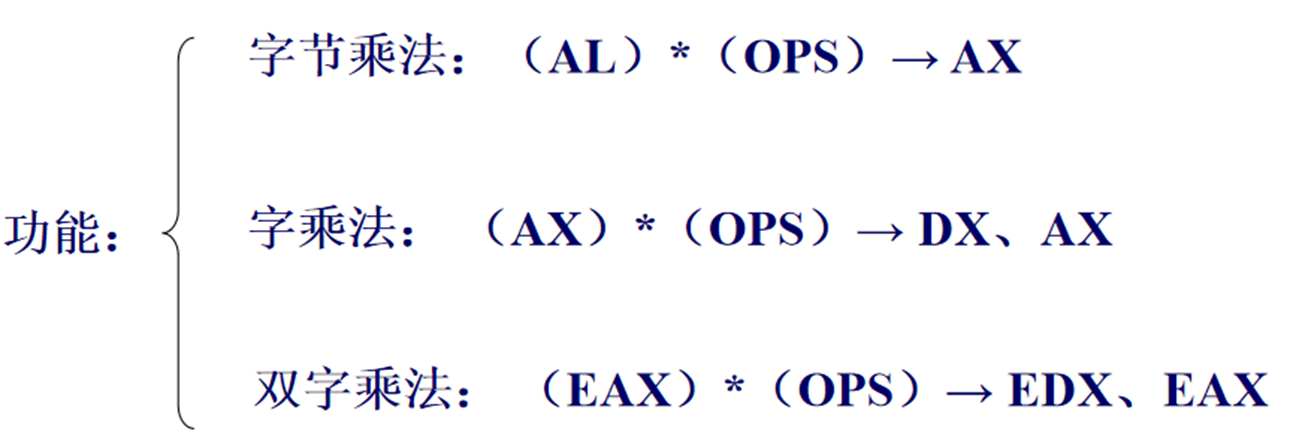

单操作数乘法指令
- 有符号乘法：IMUL OPS;
- 无符号乘法：MUL OPS；
- 被乘数隐含在 EAX/AX/AL 中。是字乘法还是字节乘法，由 OPS 决定。

mov	$0x50, %ax
mov $-0x10, %bx
imul %bx
# Result: DX = FFFFH, AX = FB00

asm

注意：

目的操作数必须是AX（字乘法是AX，字节是AL）。
OPS不能是立即数。
对CF和OF有影响。
若MUL运算后，（AH）或（DX）为0，则CF、OF均为0；否则CF、OF均为1。
对IMUL来说，若乘积的高一半是底一半的符号扩展，则CF、OF=0；否则CF、OF=1。

双操作数乘法指令

格式：IMUL OPS, OPD
功能：(OPS) * (OPD) -> OPD
注意：
- 目的操作数必须是16/32位寄存器
- 源操作数可以是立即数。
- 目的操作数和源操作数必须类型一致

三操作数乘法指令

格式：IMUL n, OPS, OPD
功能：(OPS) * n -> OPD
注意：
- 目的操作数必须是16/32位寄存器
- 源操作数不能是立即数。
- 目的操作数和源操作数必须类型一致

符号扩展指令#

用于在除法前，将单精度数扩展到双精度数。

(1) 字节转换成字
- 格式：CBW
- 功能：将AL中的符号扩展到AH中。
- 示例：

mov $-7, %al
cbw
# CBW执行前：(AL)= F9H
# 执行后：(AX)= FFF9H

asm

(2) 字转为双字
- 格式：CWD
- 功能：将AX的符号扩展到DX中。
(3) 字转为双字
- 格式：CWDE
- 功能：将AX的符号扩展到EAX中。
(4) 32位转为64位
- 格式：CDQ
- 功能：将EAX的符号扩展到EDX中。

除法指令#

有符号除法：IDIV OPS
无符号除法：DIV OPS
功能：
- 字节除法：(AX) / (OPS) → AL (商)、AH (余数)
- 字除法：(DX、AX) / (OPS) → AX (商)、DX (余)
- 双字除法：(EDX、EAX) / (OPS) → EAX (商)、EDX (余)
注意：
- 如果是无符号除法，被除数符号的扩展不能用CBW、CWD。只能 MOV DX, 0。
- OPS不能为立即数。
- 除数为0时，产生溢出中断。
- 有符号除法，余数与被除数符号相同。

# 示例1
mov  $-0x4001, %ax
cwd
mov  $4, %cx
idiv %cx
# 结果：(DX)= FFFFH(余数)，(AX)= F000H(商)。

# 示例2
mov  $-0x4001,  %ax
cwd
mov  $-0x4, %cx
idiv  %cx
# 结果：(DX)=FFFFH(余数)，(AX)=1000H(商)。

asm

按位运算指令#

1. 逻辑运算指令#

包括：求反、逻辑乘、测试、逻辑加、按位加等。

(1) 求反
- 格式：NOT OPD;
- 功能：将OPD的内容逐位取反→OPD。
- 该指令不影响标志位。
- 注意：与求补 (NEG OPD) 的区别。
(2) 逻辑乘
- 格式：AND OPD, OPS;
- 功能：OPD ∧ OPS → OPD
- 用途：屏蔽某些位 (e.g., and $0xff, %dx 屏蔽高8位) 或提取值 (e.g., and 0x0f, %al 将 ‘5’ (35H) 变为 5)
(3) 测试指令
- a）格式：TEST OPD, OPS
  - 功能：(OPD) ∧ (OPS)，结果不回送，影响标志SF、ZF、PF。
  - 用途：检测与OPS中为1的位相对应的位是否为1。
  - 示例：test $0x80, %al 测试al最高位是否为0
- b）格式：BT OPD, OPS
  - 功能：将OPD的指定位送到CF
(4) 逻辑加
- 格式：OR OPD, OPS
- 功能：(OPD) ∨ (OPS) → OPD
(5) 按位加 (异或)
- 格式：XOR OPD, OPS
- 功能：(OPD) ⨁ (OPS) → OPD
- 示例：xor %ax, %ax 等价于 MOV AX, 0

2. 移位指令#

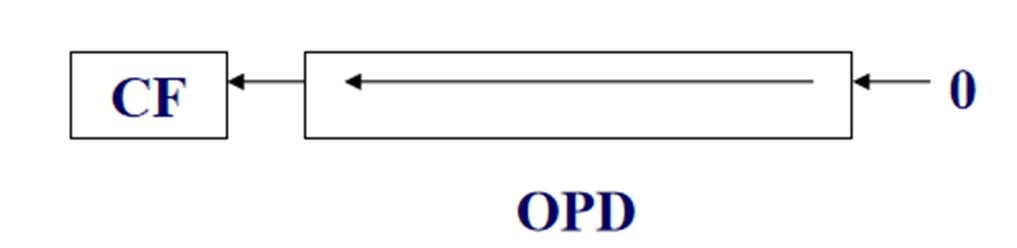

包括：算术、逻辑、循环移位。格式：操作符 n, OPD 或 操作符 %cl, OPD

a) 算术左移或逻辑左移
- SAL n, OPD, 或 SHL n, OPD
- 功能：(OPD)向左移指定的次数，低位补0。
- 每左移一次，相当于*2。

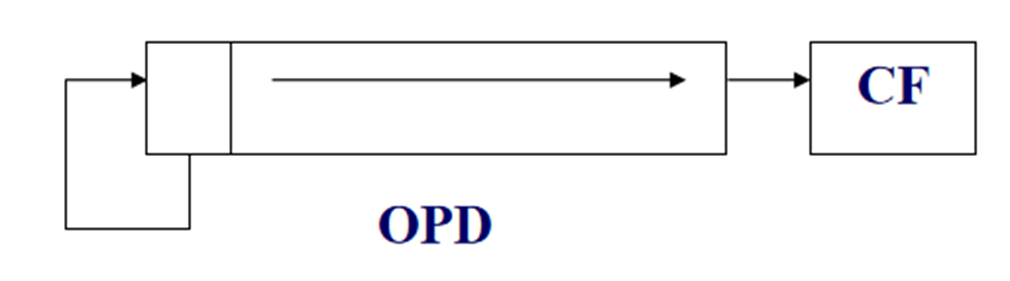

b) 算术右移
- SAR n, OPD
- 功能：(OPD)向右移指定位数，最高位(符号位)不变。
- 实现有符号数除2^n运算。

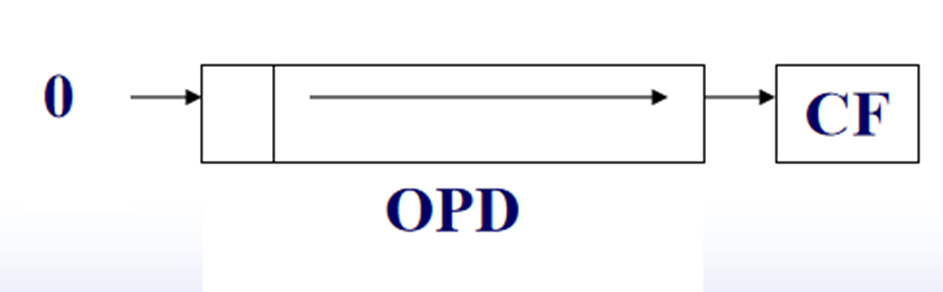

c) 逻辑右移
- SHR OPD, n
- 功能：(OPD)向右移指定位数，最高位补0。
- 实现无符号数除2^n运算。

注意：算术移位适合于有符号数；逻辑移位适合于无符号数。

(2) 循环移位指令

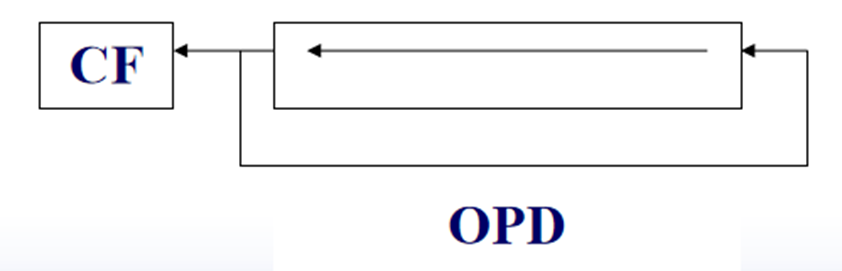

- a）循环左移 (ROL n, OPD): 最高位与最低位连成环。

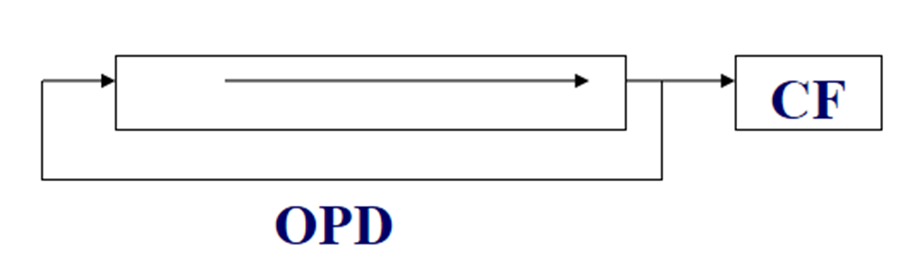

b）循环右移 (ROR OPD, n): 最低位与最高位连成环。

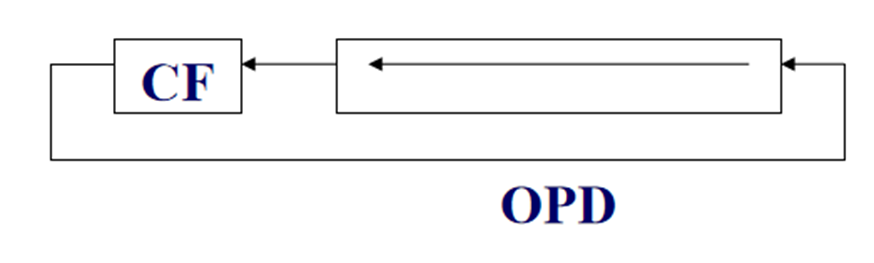

c）带进位循环左移 (RCL OPD, n): (OPD)连同CF一起向左循环。

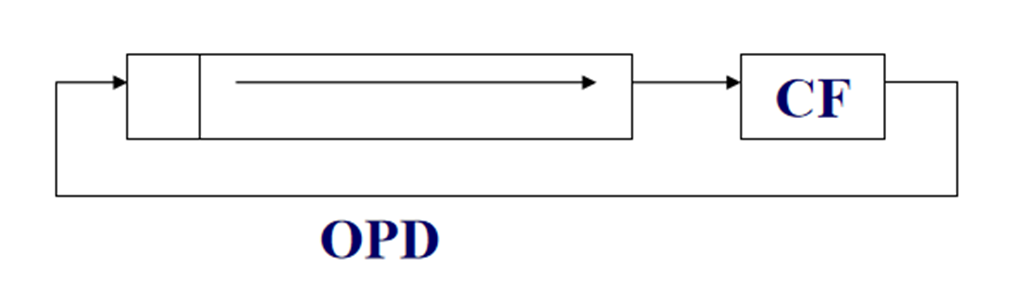

d）带进位循环右移 (RCR n, OPD): (OPD)连同CF一起向右循环。

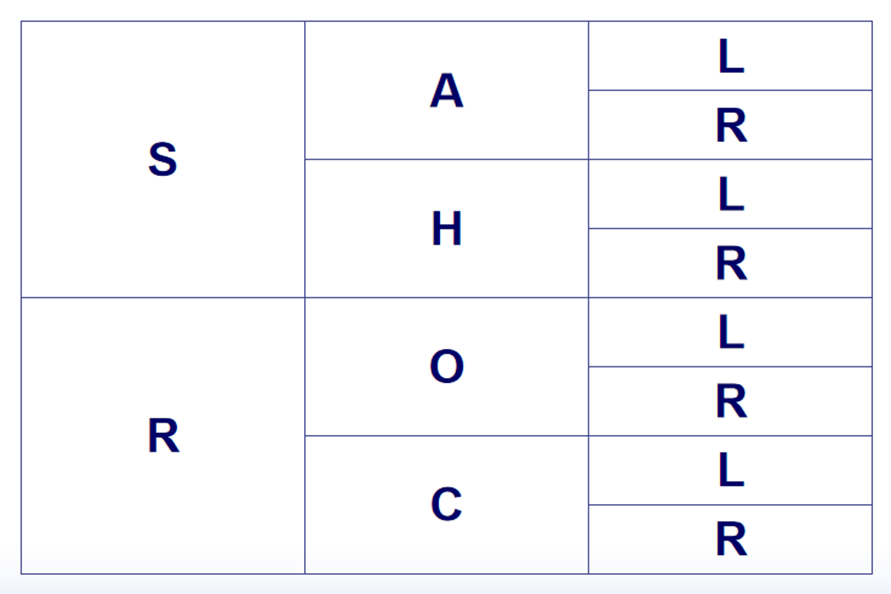

移位指令小结：

控制转移指令#

特点：改变程序的执行顺序，即改变了指令指示器IP的内容。分为条件转移和无条件转移。

1. 标志寄存器#

保存指令执行后CPU的状态信息及运算结果特征。 32位标志寄存器称为EFLAGS。

(1) 符号标志SF (Sign Flag)
- 运算结果的最高二进制位为1，则SF=1 (负)，否则SF=0 (正)。
(2) 进位标志 CF (Carry Flag)
- 运算时从最高位向前产生了进位（或借位），则CF=1；否则 CF=0。
(3) 零标志 ZF (Zero Flag)
- 运算结果为0，则 ZF＝1，否则 ZF＝0。
(4) 溢出标志 OF (Overflow Flag)
- 运算结果超出了有符号数的范围，则 OF=1。
- 硬件判断：当出现“正+正=负、负+负=正、正-负=负、负-正=正”，产生溢出。

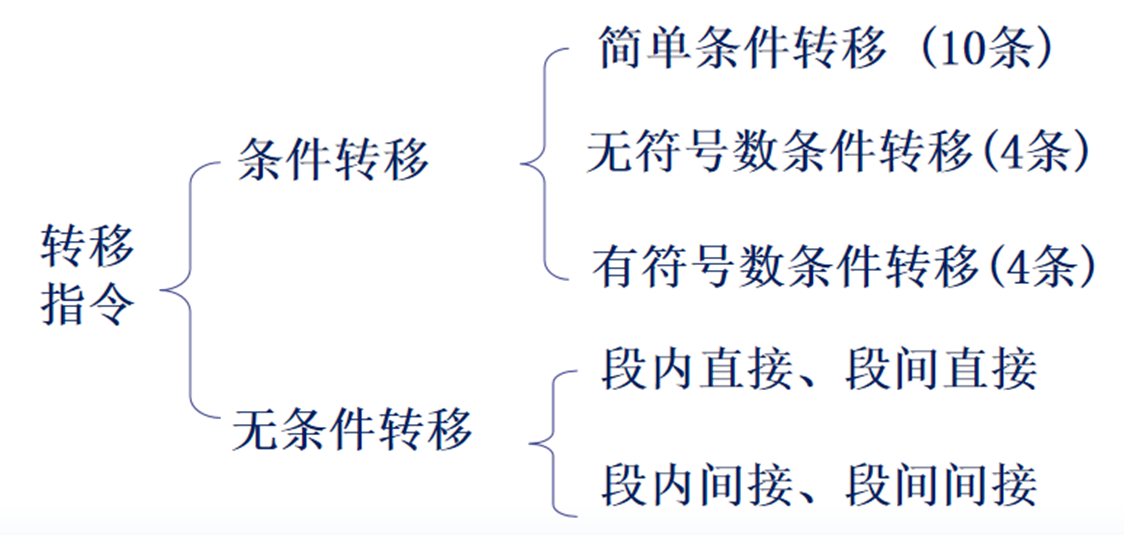

2. 条件转移#

功能：由上一条指令所设的条件码来判别测试条件，满足条件则转移。

(1) 简单条件转移 (根据单个标志位)
- a) CF标志：JC (CF=1) / JNC (CF=0)
- b) ZF标志：JZ (ZF=1) / JNZ (ZF=0)
- c) SF标志：JS (SF=1) / JNS (SF=0)
- d) OF标志：JO (OF=1) / JNO (OF=0)
- e) PF标志：JP (偶) / JNP (奇)
(2) 无符号数的条件转移 (跟在CMP后，比较无符号数)
- a) JA / JNBE (高于 / 不低于或等于) (测试条件：CF∨ZF=0)
- b) JAE / JNB (高于等于 / 不低于) (测试条件：CF=0)
- c) JB / JNAE (低于 / 不高于且不等于) (测试条件：CF=1)
- d) JBE / JNA (低于等于 / 不高于) (测试条件：CF∨ZF=1)
(3) 有符号数条件转移 (跟在CMP后，比较有符号数)
- a) JG / JNLE (大于 / 不小于且不等于) (测试条件：(SF⊕OF)∨ZF=0)
- b) JGE / JNL (大于等于 / 不小于) (测试条件：SF⊕OF=0)
- c) JL / JNGE (小于 / 不大于且不等于) (测试条件：SF⊕OF=1)
- d) JLE / JNG (小于等于 / 不大于) (测试条件：(SF⊕OF)∨ZF=1)

注意：CMP比较指令本身无法分别有、无符号数，它比较的是否有符号，由后面的转移指令确定。

3. 无条件转移指令#

格式：JMP OPD
功能：无条件地转移到目的地址执行。
a) 直接转移
- OPD为标号或地址值。
- jmp label_1
b) 间接转移
- OPD为寄存器操作数或内存操作数。JMP以OPD的内容作为转移目的地址。
- jmp *%eax (OPD为寄存器操作数)
- jmp *var_1 (OPD是内存操作数)
- jmp *(%eax) (OPD是内存操作数, (%eax)的内容是地址)
- 间接跳转可用于实现跳转表：
```
functab:  .long  lp1, lp2, lp3, …
...
jmp  functab(, %ebx, 4) ; EBX=0,跳lp1; EBX=1,跳lp2
```
  asm

4. 转移传送指令#

带条件的数据传送指令
格式：cmov*** OPS，OPD
功能：在条件成立时，传送数据。
注意：OPS为寄存器或内存操作数，OPD为寄存器操作数。

五、分支#

特点：计算机根据不同情况自动作出判断，有选择地执行相应处理程序。对应C语言的 if-else 和 switch。

程序分支一般用条件转移指令产生
分支程序设计应注意：
1. 选择合适的转移指令 (如JL和JB的区别)
2. 为每个分支安排出口 (避免分支执行后“掉入”另一个分支)
3. 按流程图编程

六、循环#

1. 循环程序的结构#

由三个部分组成：

设置循环的初始状态 (如设置循环次数计数值)
循环体 (工作部分和修改部分)
循环控制部分 (判断是否继续循环)

2. 循环控制方法#

(1) 计数控制 (循环次数已知)
- a) 正计数法：计数值从0加到n。
```
mov	$0, %ecx
label_1:
...			; 循环体
inc	%ecx
cmp	n,  %ecx
jne	label_1
```
  asm
- b) 倒计数法：计数值从n减到0。
```
mov	n, %ecx
label_1:
...			; 循环体
dec	%ecx
jnz	label_1
```
  asm
  注：dec %ecx; jnz label_1 可以用 loop label1 代替。

(2) 条件控制

特点：循环次数事先不知道。

示例：求AX中1的个数，直到AX为0。

mov	$0, %cl	; CL中存放1的个数
label_1:
and	%ax, %ax	; 产生条件
jz	exit
sal	$1, %ax	; 算术左移，b15 -> CF
jnc	label_1
inc	%cl	; 若CF = 1, CL + 1 -> CL
jmp	label_1
exit:

asm

3. 循环转移指令#

a) LOOP 标号
- 功能：(ECX) −1 → ECX，若(ECX)不为0，则转标号处执行。
- 基本等价于 DEC ECX + JNZ 标号
- 注意：LOOP指令对标志位无影响!
b) LOOPE / LOOPZ 标号
- 功能：(ECX) −1 → ECX，若(ECX)≠0 且 ZF=1，则转标号处执行。
c) LOOPNE / LOOPNZ 标号
- 功能：(ECX) −1 → ECX，若(ECX)≠0 且 ZF=0，则转标号处执行。
d) JCXZ 标号 / JECXZ 标号
- 功能：若(ECX)为0，则转标号处执行。(用于实现“先判断，后执行”的循环)

4. 循环程序设计#

(1) 单重循环程序设计 (2) 最大循环次数未知设计步骤：构思算法 -> 伪代码 -> 分配寄存器 -> 编写汇编。

堆栈#

基本概念#

定义：主存中的一片数据存贮区
用途：将主程序堆栈保护或处理终端
概念：
- 压栈
- 出栈
- 栈底：堆栈的固定端 不放数据
- 栈顶：最后放入的单元
- LIFO表：详见数据结构
注意：
- 一端固定，一端活动
- 存取“先进后出”
- 操作单元大于字单元
- ESP栈顶指针
- ESP由高地址向低地址移动

不要忘了栈底就一个字，不是双字

堆栈指令#

进栈指令 PUSH OPS
- 功能：将OPS的字数据压入堆栈。
- 进栈活动：
  - SP - 2 -> SP
  - OPS -> (%SP)
出栈指令 POP OPD
- 格式：POP OPD (OPD：寄存器、段寄存器(除CS)、存储器)
- 功能：将栈顶元素弹出到OPD。
- 出栈活动：
  - (%SP) → OPD
  - SP + 2 → SP (或+4, +8)
8个寄存器进出栈指令
- PUSHA / POPA (16位寄存器)
- PUSHAD / POPAD (32位寄存器)

子程序#

基本概念#

概念：功能相对独立的程序段
分类
- 用户自定义子程序
- 系统子程序（如标准库）

子程序与主程序的关系#

调用与返回：主程序调用子程序，子程序执行结束后，又返回到主程序调用处的下一条指令。
调用的本质是什么——转移到子程序的第一行指令处，开始执行子程序的指令
返回的本质是什么——转移到主程序中，调用指令的下一行指令处，开始执行主程序的指令
转移的本质是什么——修改 EIP
如何实现 调用-返回 ——借助堆栈主程序的指令地址

子程序的定义#

.type  func_name,  @function
func_name:
	# 子程序体

asm

# 例：定义一个名为sort的子程序
# call.s
.type  sort,  @function
sort:
...
	ret

asm

子程序的调用和返回#

调用指令 CALL

格式： CALL OPD

功能：返回

现场保护和现场恢复#

调用子程序时，有可能破坏主程序中寄存器原来的内容，因此，必须保护、恢复现场。
通过在子程序开头 PUSH 寄存器，在 RET 前 POP 寄存器来实现。
注意：
1. POP 的顺序必须与 PUSH 的顺序相反。
2. 可以使用 PUSHAD 和 POPAD 保护/恢复所有寄存器。
3. 若使用寄存器EAX存放子程序的返回值，则不能对其进行保护和恢复。

参数传递#

主程序为子程序提供入口参数，子程序返回结果给主程序。

a) 寄存器法
- 利用寄存器传送，适合参数少的情况。
b) 约定单元法
- 参数在事先约定的存贮单元（全局变量）中。
c) 堆栈法
- 利用堆栈传递参数。
- 参数个数不受限制，适用于子程序嵌套调用。
- C语言等高级语言主要采用此法。
- 主程序 PUSH 参数，然后 CALL。子程序通过 (%ebp) 访问参数。

子程序举例#

(示例：十进制输入转十六进制输出)

.section    .data
    in_buf: .byte 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0
    out_buf:    .byte 0, 0, 0, 0, 0, 0, 0, 0, '\n'
    lf:     .byte '\n'
.section    .text
.global     _start
_start:
    call    decibin
    call    binihex
    mov     $1, %eax
    mov     $0, %ebx
    int     $0x80
.type       decibin, @function
decibin:
    mov     $3, %eax
    mov     $0, %ebx
    mov     $in_buf, %ecx
    mov     $10, %edx
    int     $0x80
    mov     %eax, %ecx
    mov     $0, %eax
    mov     $0, %esi
    dec     %ecx
next_1:
    movzxb  in_buf(%esi), %ebx
    sub     $'0', %ebx
    cmp     $9, %ebx
    jg      err_1
    cmp     $0, %ebx
    jl      err_1
    mov     $10, %edx
    mul     %edx
    add     %ebx, %eax
    inc     %esi..
    dec     %ecx
    jnz     next_1
    jmp     exit_1
err_1:
    mov     $0, %eax
exit_1:
    ret
.type       binihex, @function
binihex:
    mov     $8, %ecx
    mov     $0, %edi
next_2:
    rol     $4, %eax
    mov     %al, %dl
    and     $0xf, %dl
    add     $'0', %dl
    cmp     $0x3a, %dl
    jl      label_2
    add     $7, %dl
label_2:
    mov     %dl, out_buf(%edi)
    inc     %edi
    dec     %ecx
    jnz     next_2
    mov     $4, %eax
    mov     $1, %ebx
    mov     $out_buf, %ecx
    mov     $9, %edx
    int     $0x80
    ret

asm
